O que é o GRID MICRO?

O GRID MICRO é um embutido linear No Frame da Effect Lighting. O suporte perfurado recebe a massa e desaparece no forro, de modo que à vista fica só o módulo, sem aba aparente e sem sombra de acabamento.

Quais são os comprimentos do GRID MICRO?

Três: o módulo tem 47 mm com 2 focos, 97 mm com 5 focos e 187 mm com 10 focos. O passo entre focos é de 18 mm nas três versões — é o módulo que define a linha.

Quais as medidas de embutimento do GRID MICRO?

O suporte No Frame tem 42 mm de largura e a altura de embutimento é de 40 mm, iguais nos três comprimentos.

Como o GRID MICRO evita o ofuscamento?

Cada foco é uma cavidade de Ø 9,6 mm com a fonte recuada, apoiada numa barra antiofuscante preta fosca que afunda o emissor. Você vê a luz, não o LED.

Existe versão do GRID MICRO com microborda?

Sim. Além da versão No Frame, o GRID MICRO também é fornecido com microborda.

Qual a temperatura de cor do GRID MICRO?

2700 K, a luz quente de hospitalidade na assinatura Effect.

Effect Lighting

GRID MICRO

Um modelo. Três intensidades.

Role para ver

A peça

Embutido No FrameO suporte perfurado recebe a massa e desaparece no forro.

Baixo ofuscamentoCada foco tem Ø9,6 mm com a fonte recuada — o que se vê é apenas o efeito.

Passo de 18 mmO mesmo intervalo entre focos nas três versões. É o módulo que define a linha.

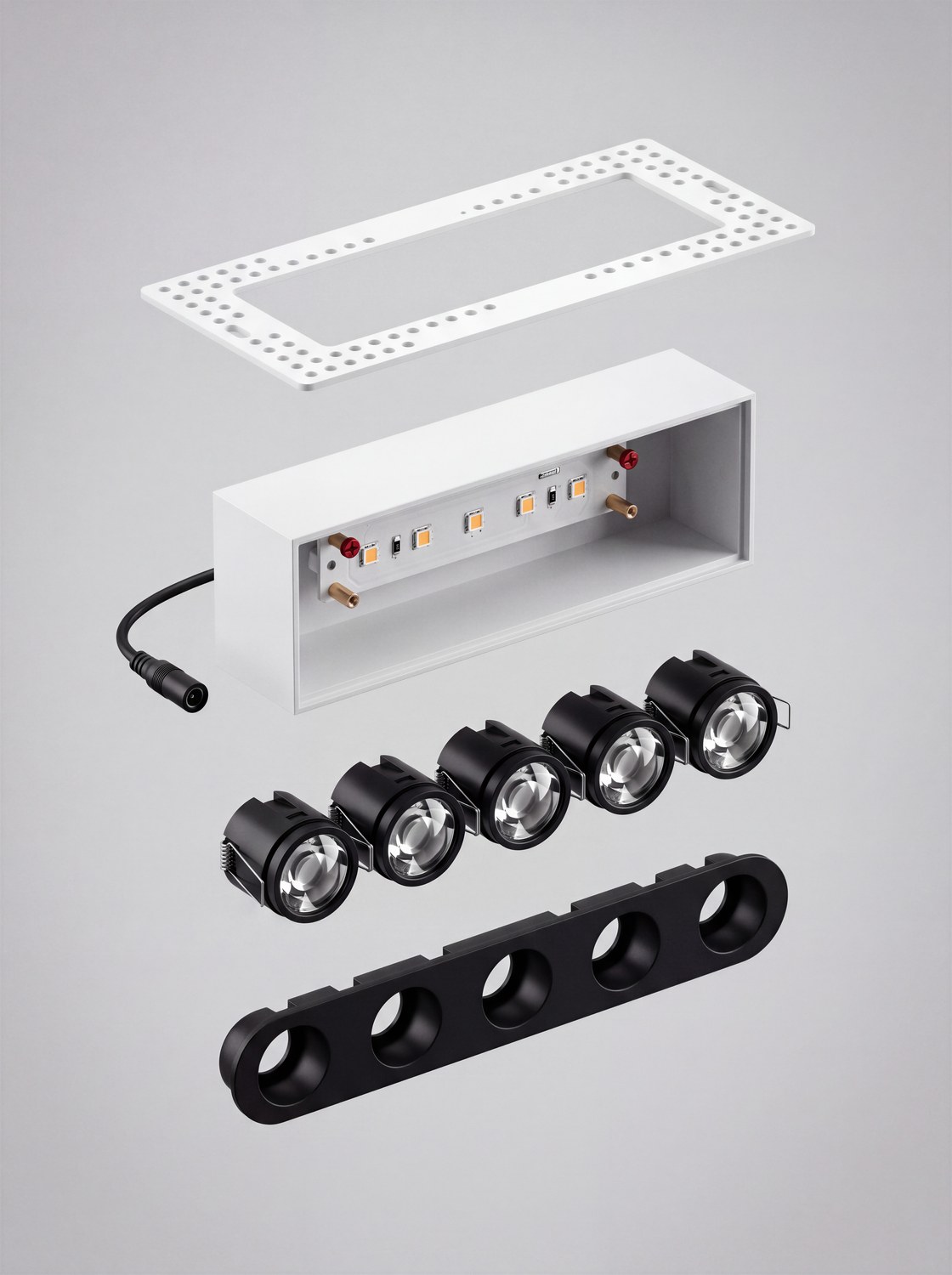

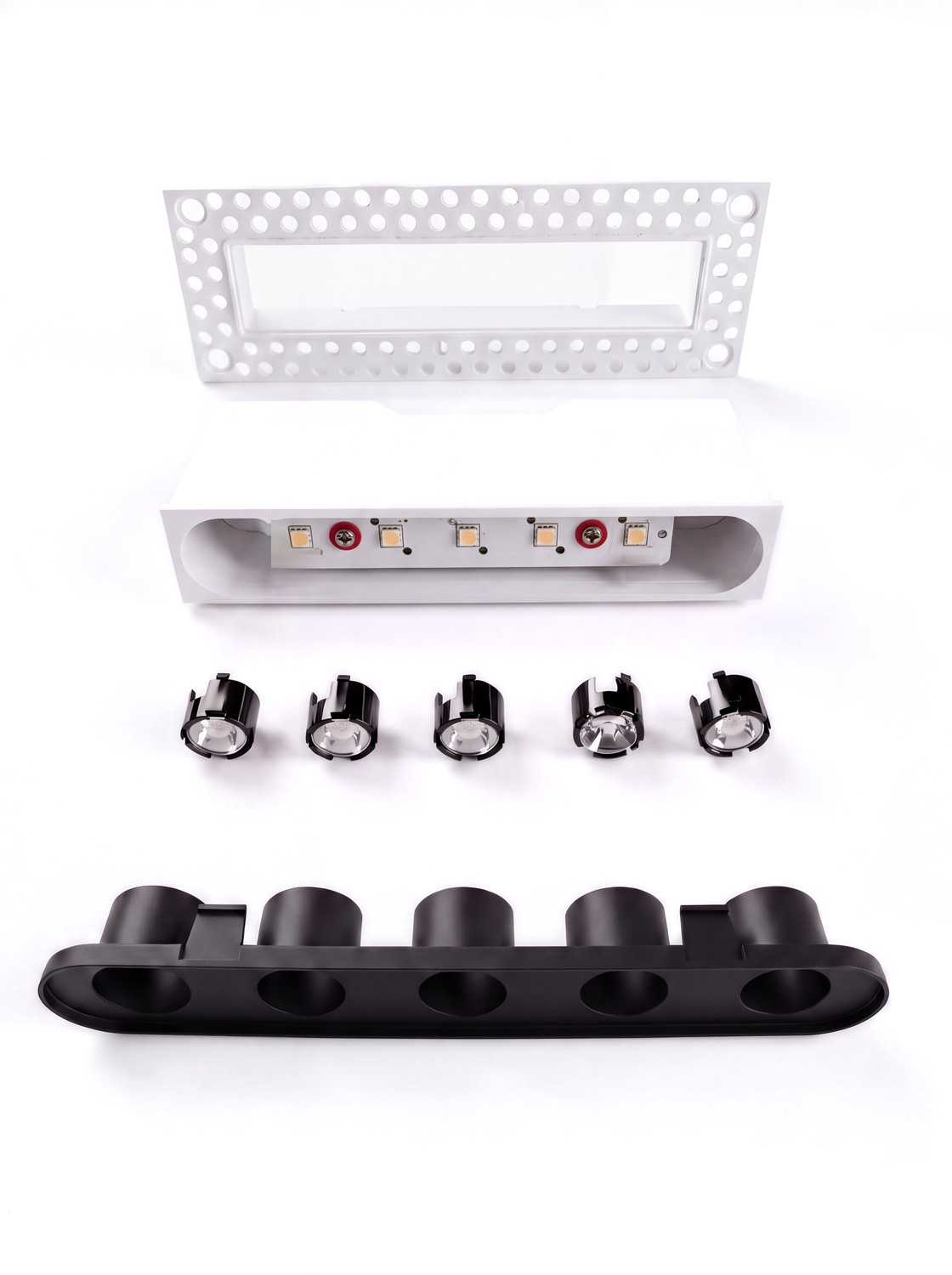

GRID MICRO 5F — vista explodida: suporte, corpo, óticas e barra antiofuscante

Por dentro

Módulo RemovívelO módulo pode ser removido através de sistema click — e o suporte sem aba aparente, sem acabamento à vista.

Corpo em alumínioProduzido em alumínio injetado — processo que permite geometrias internas mais complexas, paredes de refletor mais finas e precisas que a extrusão. Favorecendo o efeito darklight.

Uma ótica por focoCada led possui lente individual — o facho é definido foco a foco.

Acabamento antiofuscanteMáscara preto fosco que recebe as óticas e complementa a fonte. É o que apaga o brilho no teto.

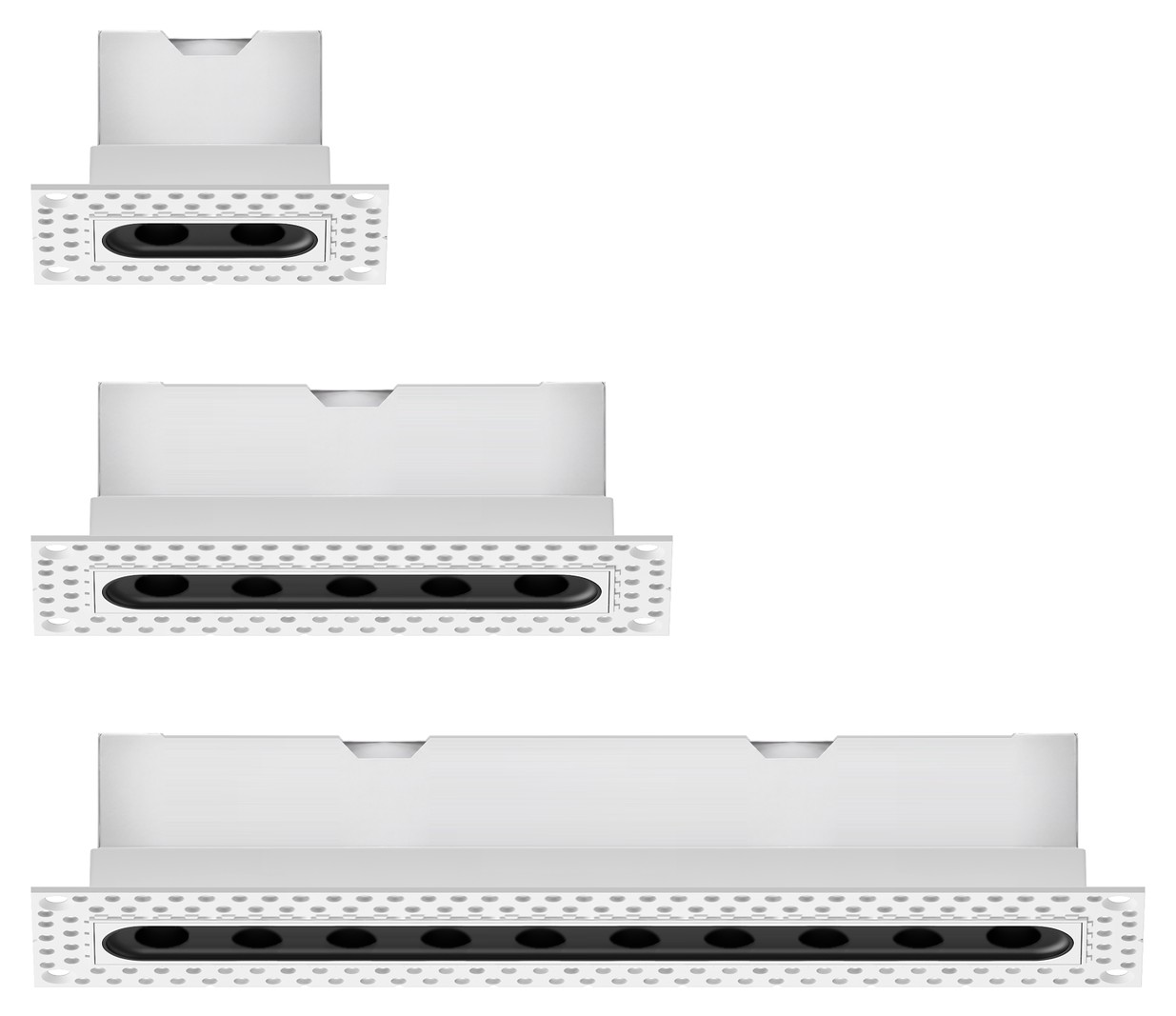

Três comprimentos

47 mm2 focos

97 mm5 focos

187 mm10 focos

Medidas do módulo aparente após instalação da peça. O suporte embutido tem 42 mm e fica oculto após acabamento de pintura. Também disponível na versão com microborda.

Temperatura de cor: 2700K
Fachos: 24° · 38°
Potência: 2W · 5W · 10W
Fluxo luminoso: 165lm · 415lm · 627lm
Módulo: 47mm · 97mm · 187mm
Passo: 18mm
UGR: <19
IRC: ≥90
Driver: Remoto
Controles: ON-OFF · Forward Phase · DALI
Versões: No Frame · Microborda
Acabamentos: Branco/Preto

Desenho técnico

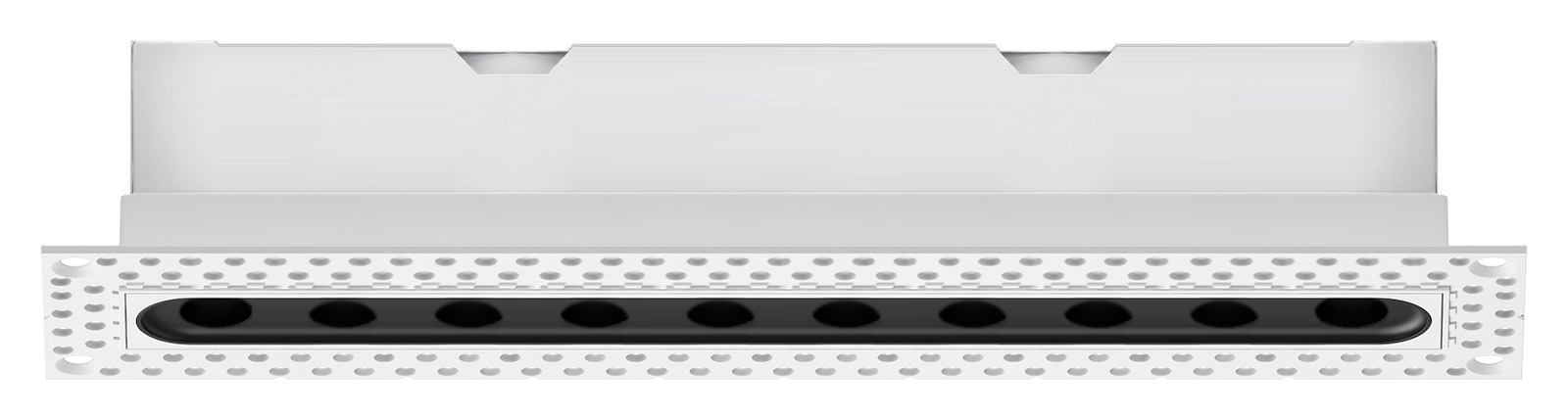

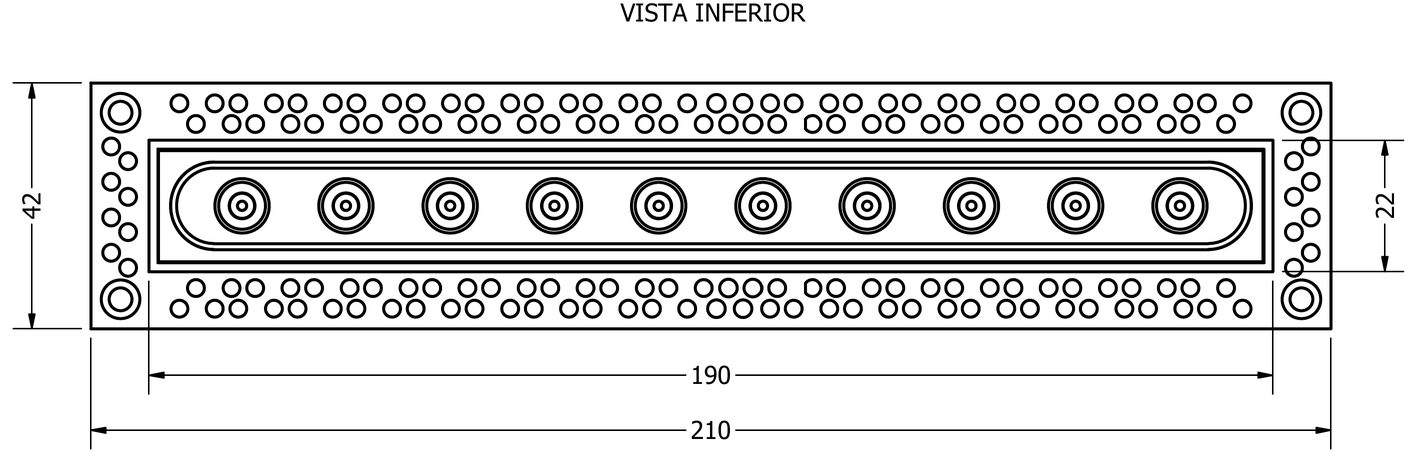

Desenho técnico da GRID MICRO 10F, vista inferior: corpo de 190 mm, flange de embutir de 210 × 42 mm — 10 Focos · 187 mm

Vista inferior do bloco CAD de fábrica, escala 1:1, cotas em milímetros. As três estão na mesma escala. As duas cotas de comprimento são o corpo e o flange de embutir.

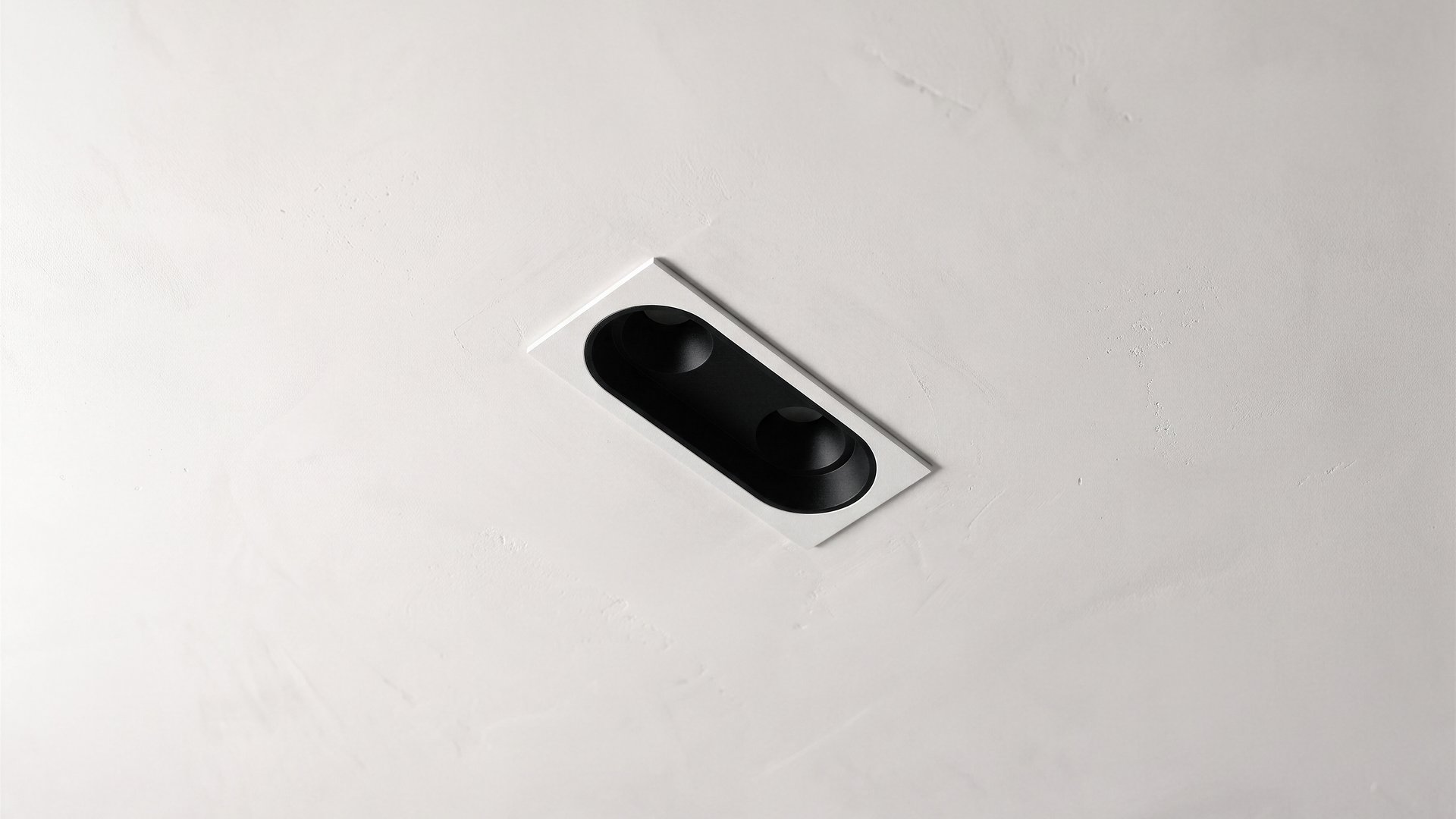

GRID MICRO 2F instalada rente ao gesso, sem moldura

De perto

Nenhuma aba. Nenhuma sombra de acabamento.

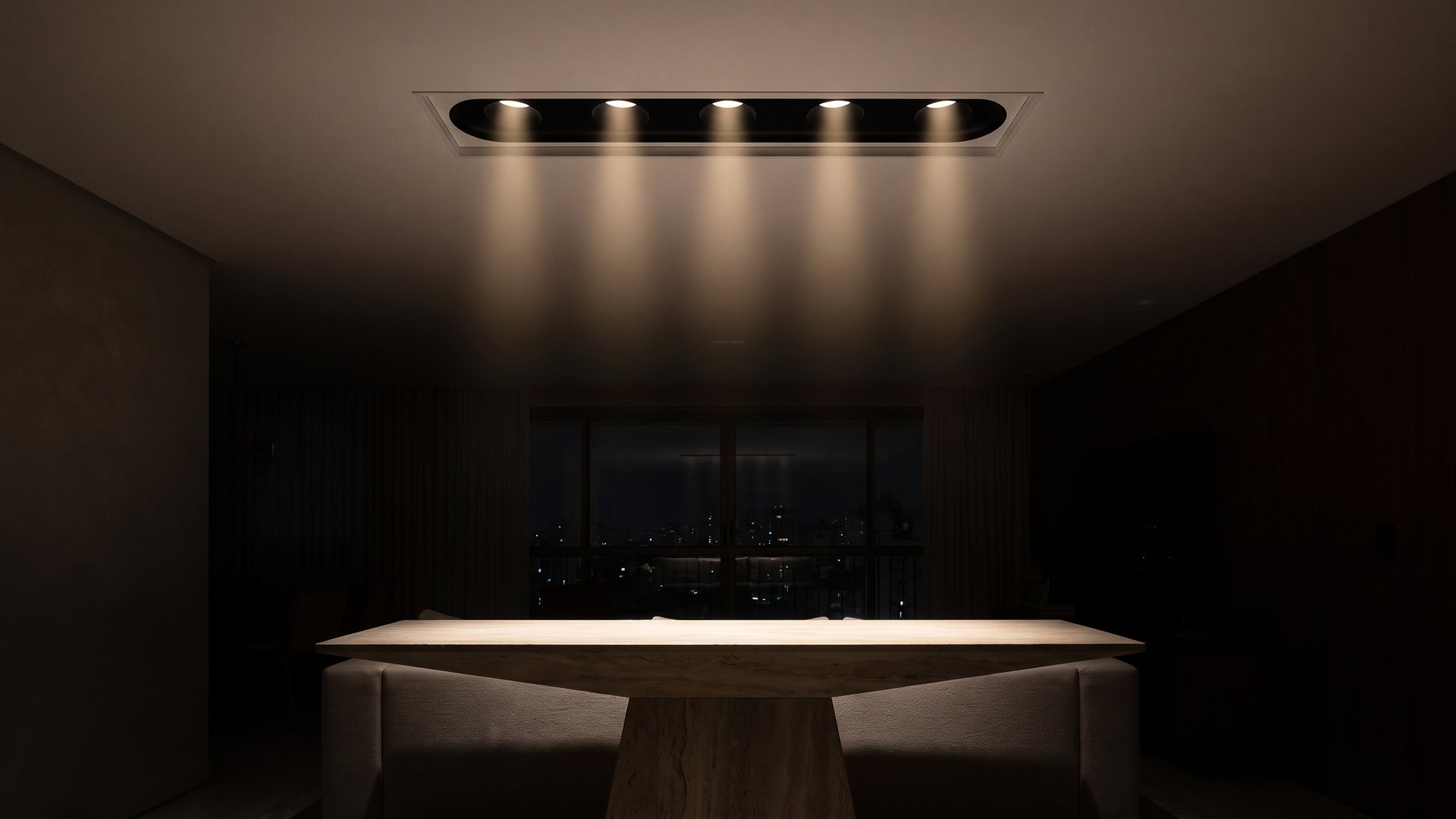

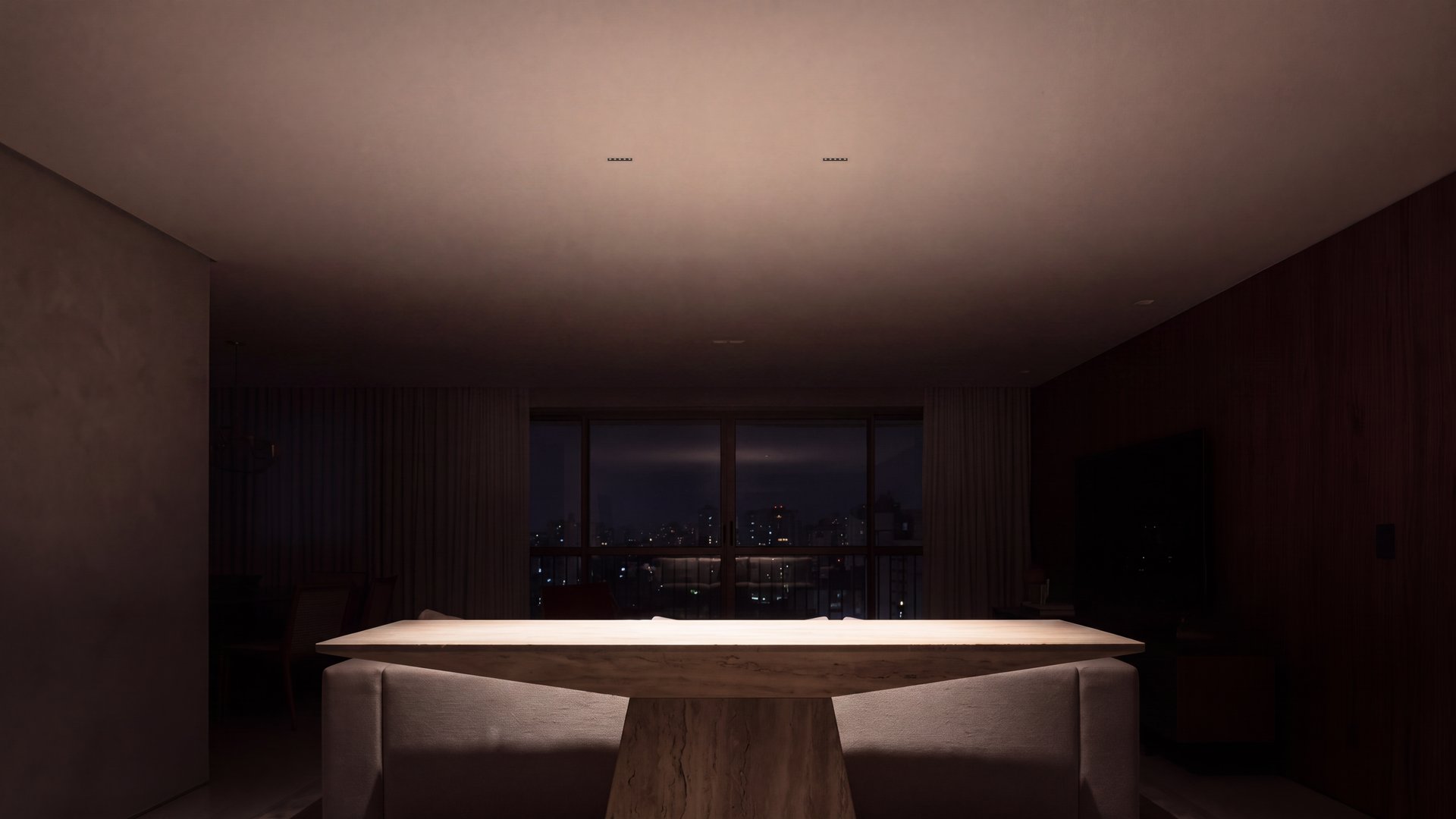

GRID MICRO como única luz acesa em sala noturna

À noite

Quando é a única luz acesa.

GRID MICRO

2F · 5F · 10F

Effect Lighting · Sob consulta

Falar sobre o GRID MICRO
